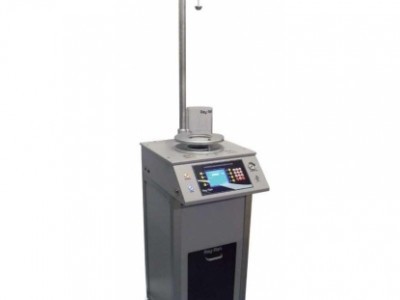

Ray-Ran制造了一系列先進的塑料測試設備，例如Drop Dart或Falling Dart沖擊測試儀，這是一種易于使用的獨立機器，可用于測量塑料薄膜，片材和層壓材料的抗沖擊性。
通過使用板載微處理器技術，Ray-Ran 微處理器控制的落鏢沖擊測試儀以合理的價格將落鏢測試機提高到了先進水平。考慮到操作員的簡便性，其易操作性和高精度使其成為生產，研發實驗室和教學機構內部產品開發和質量控制的理想選擇。
?產品介紹
導致薄的柔性材料（例如塑料薄膜，紙張和復合片材）在自由落下的飛鏢撞擊的指定條件下失效的斷裂能從未像現在這樣容易建立。該儀器符合ASTM D4272，使用光電電池測量能量（焦耳），以破壞或導致被測樣品失效。通常，手動測試需要每個樣品至少六十滴，以獲得良好的結果。對于Ray-Ran 微處理器控制的設備，這一點大大減少了。為了在新樣品上獲得完美的能量讀數，首先需要確定一定數量的薄膜，以確保所需的落錘重量工作范圍，因為tup必須完全落入樣品中在測試過程中給出能量讀數。使用斷裂質量測試，該測試非常簡單。一旦確定了要通過樣品的重量，工作載荷的重量應為tup重量的50％，足以產生可重復的結果。如果已經知道折斷質量，那么折斷能量測試將為您提供以焦耳為單位的能量讀數。設計了保持試樣和釋放飛鏢的方法，以便可以對每次執行的測試準確地重復進行。只需將試樣簡單地夾在獨特的兩件式氣動夾具系統中，即可在試樣的整個表面上施加恒定的張力，從而確保了測試的可重復性。然后讓已知重量的飛鏢自由落下并擊中樣品。為了符合相關的測試標準，使用內置的伸縮組件可以很容易地獲得660mm或1500mm的落鏢高度。飛鏢釋放機構是由電磁驅動的，易于釋放，并且需要用雙手釋放飛鏢，以確保最佳的操作員安全性。
大型機載液晶顯示器（LCD）提供簡單的屏幕說明，并使用字母/數字膜鍵盤測試參數輸入用戶名，材料參考號，批號和堆焊類型等測試參數，并將其存儲在操作員列表中，以備將來調用和使用。結果演示。只需按一下按鈕，即可選擇測試類型，然后輸入測試參數（如跌落高度，堆積重量和樣品量）以提供所需的測試條件。在每批測試開始時，對設備進行簡單的校準。每次測試后，均值，標準差和變異系數的批處理統計信息將自動更新，并以圖形和表格形式顯示結果，以供下載至隨附的Techni -Test時進行分析PC軟件。出于質量控制的目的，可以在下載測試結果時定義上限和下限，如果材料通過或不通過，則會立即向用戶顯示。
該設備標配了基于Ray-Ran的Techni -Test Windows的PC軟件，可通過RS232或以太網連接與該設備連接。測試結果可以直接從Techni -Test軟件打印，也可以保存為.CSV文件并以.CSV文件格式導出，可以使用Microsoft Excel以表格形式打開，可以根據您的特定要求進行操作，例如準備圖形演示文稿或復制結果如果需要，將其轉換為Word文檔以進行報告演示。如果設備通過局域網上的以太網連接器連接到PC，則RS232可用于連接可選的熱敏打印機，以便操作員直接打印。
技術指標
先進的專用微處理器控制
觸摸膜字母/數字鍵盤
易于閱讀的液晶顯示器
順序邏輯菜單自動提示選擇
RS232接口連接器
局域網網絡的以太網接口連接器
自校準程序。
光電電池技術
標準660mm – 1500mm的可變高度下降調節
氣動夾緊系統
恒定的樣品張力可重復性
帶有聲音預警的電磁閥驅動的飛鏢釋放機構
標配38.1毫米（1.5英寸）和50.8毫米（2英寸）球形飛鏢
飛鏢歸來射擊
標配二進制重量
電氣聯鎖安全門
表格和圖形統計分析
技術- 測試 PC軟件
產品用戶手冊
CE聲明證書
可追溯的校準證書
一年保修
